Pomiary w wentylacji
Jak dokładnie mierzyć parametry pracy systemów wentylacyjnych i jak ocenić ich zgodność z projektem?
Pomiary w wentylacji
Pytanie: Jak dokładnie mierzyć parametry pracy systemów wentylacyjnych i jak ocenić ich zgodność z projektem?
Odpowiedź na pytanie opracował: dr inż. Jacek Hendiger Instytut Ogrzewnictwa i Wentylacji Politechnika Warszawska

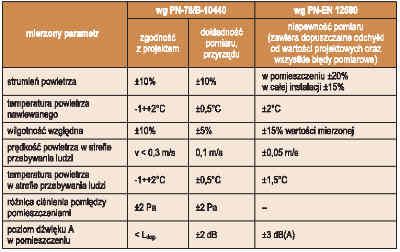

Odpowiedź: Pomiary kontrolne pracy instalacji wentylacyjnej wykonywane są na różnych etapach funkcjonowania obiektu. Począwszy od uruchamiania instalacji, regulacji układu, sprawdzenia urządzeń, poprzez późniejsze modernizacje, czy wykrywanie usterek, zawsze niezbędny jest pomiar wielkości fizycznych. Oczywiście sam pomiar to nie wszystko. Uzyskane wyniki trzeba odpowiednio zinterpretować i ocenić jakość pracy instalacji. Kiedy jednak można stwierdzić, że uzyskiwane parametry są odpowiednie i zgodne z projektem? Do tej pory informacje na ten temat można było znaleźć w normie PN-78/B-10440 „Urządzenia wentylacyjne. Wymagania i badania przy odbiorze”. W grudniu roku 2002 ustanowiona została nowa norma PN-EN 12599 „Wentylacja budynków – Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji”, która dodatkowo opisuje sposoby wykonywania pomiarów. W tabeli zawarto dopuszczalne odchyłki parametrów od wartości projektowanych oraz wymagane dokładności badań. W przypadku normy PN-78/B-10440 wielkości związane z dotrzymaniem parametrów pracy instalacji i dokładności pomiarów opisane były oddzielnie.
Nowa norma PN-EN 12599 podaje całkowitą niepewność pomiaru, zawierającą już dopuszczalne odchyłki od wartości projektowych oraz wszystkie błędy pomiarowe. Jak widać nowa norma zwiększa dopuszczalne tolerancje dla niektórych wielkości mierzonych. Nie oznacza to jednak, że zawsze takie dokładności mają zastosowanie. W przypadkach kiedy projekt techniczny, czy specjalne wymagania w stosunku do instalacji i urządzeń narzucają bardziej precyzyjny stopień dotrzymania parametrów, to również na etapie pomiarów należy wziąć to pod uwagę.
Pytanie z: "Polski Instalator" nr 7-8/2003
