Nowe narzędzie dla projektantów HVAC. Program doborowy nawiewników wirowych DEV

AirIDEA udostępniła bezpłatny program doborowy nawiewników wirowych DEV-K, który pozwala szybko przeprowadzić obliczenia, przeanalizować rozkład prędkości powietrza w pomieszczeniu oraz przygotować dokumentację do projektu. Narzędzie działa bezpośrednio w przeglądarce, bez konieczności instalacji i logowania, a wyniki można pobrać w formatach PDF i DXF.

Szybki dobór i wizualizacja przepływu powietrza

Nowy program doborowy AirIDEA został opracowany z myślą o usprawnieniu pracy projektantów instalacji wentylacyjnych i klimatyzacyjnych. Na podstawie kilku podstawowych parametrów narzędzie dobiera odpowiednią wielkość nawiewnika wirowego DEV-K, a następnie prezentuje wyniki obliczeń na przekroju pomieszczenia.

Program obsługuje nawiewniki o średnicach od 300 do 800 mm. Uwzględnia przy tym nie tylko parametry przepływu, ale również warunki wpływające na komfort użytkowników pomieszczenia.

Wśród prezentowanych wyników znajdują się:

• prędkość powietrza w strefie przebywania ludzi między nawiewnikami (vh) oraz przy ścianie (vL),

• zasięg strugi powietrza dla prędkości 0,5 m/s i 0,3 m/s, a także dla indywidualnie ustalonej wartości granicznej,

• całkowita strata ciśnienia (Δpt), określona na podstawie pomiarów AirIDEA,

• poziom mocy akustycznej (LWA) wraz z widmem oktawowym,

• różnica temperatur na końcu zasięgu strugi,

• w przypadku chłodzenia – odległość, na której chłodna struga odrywa się od stropu.

Domyślna wartość graniczna prędkości powietrza wynosi 0,20 m/s i odpowiada przyjętemu kryterium komfortu. Użytkownik może jednak samodzielnie zmienić ten parametr.

Mapa prędkości ułatwia ocenę warunków w pomieszczeniu

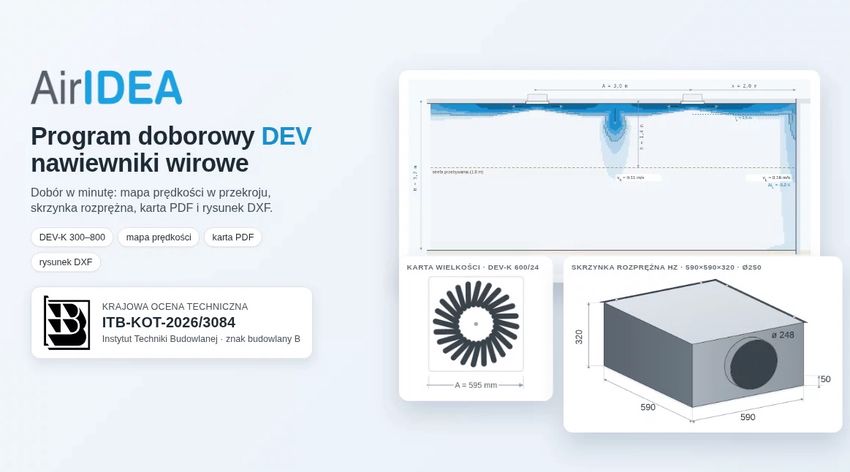

Istotnym elementem programu jest graficzna prezentacja rozkładu prędkości powietrza na przekroju pomieszczenia. Dzięki niej projektant może przeanalizować przebieg strugi nawiewnej od stropu, ocenić warunki w strefie przebywania ludzi na wysokości 1,8 m oraz sprawdzić, w jaki sposób powietrze dociera do ściany.

Położenie nawiewnika i ściany można zmieniać za pomocą myszy. Program automatycznie aktualizuje wyniki, co pozwala szybko porównywać różne warianty rozmieszczenia elementów instalacji bez konieczności każdorazowego ręcznego wykonywania obliczeń.

Takie rozwiązanie ułatwia ocenę wpływu rozstawu nawiewników i ich odległości od ścian na parametry przepływu oraz komfort cieplny w projektowanym pomieszczeniu.

Jak przebiega dobór nawiewnika DEV-K?

Obsługa narzędzia została uproszczona do kilku kroków. Na początku należy wprowadzić strumień objętości powietrza, wysokość pomieszczenia oraz temperaturę powietrza w pomieszczeniu i temperaturę nawiewu. Następnie określa się rozstaw nawiewników i ich odległość od ściany.

Parametry geometryczne można również ustawić bezpośrednio na rysunku, przeciągając odpowiednie elementy w wybrane miejsce.

Program umożliwia automatyczny dobór wielkości nawiewnika. W trybie „Auto” wybiera wariant mieszczący się w założonym zakresie strat ciśnienia i spełniający przyjęte kryterium prędkości powietrza w strefie przebywania ludzi. Dostępna jest także opcja ręcznego wskazania wielkości i natychmiastowego sprawdzenia konsekwencji takiej decyzji.

Kolejny etap obejmuje konfigurację skrzynki rozprężnej. Użytkownik wybiera króciec boczny (HZ) lub przelotowy (VZ), a program proponuje jego średnicę przy założeniu prędkości przepływu około 3 m/s. Wymiary skrzynki są jednocześnie prezentowane na rysunku. Skrzynki rozprężne dostarczane są z izolacją.

Po zakończeniu obliczeń generowany jest klucz zamówienia, np. DEV-K-600/24-HZ-fi250. Można go bezpośrednio wykorzystać w zestawieniu materiałowym lub specyfikacji projektowej.

Dokumentacja projektowa w formatach PDF i DXF

Oprócz samych wyników obliczeń program umożliwia przygotowanie dokumentacji przydatnej na kolejnych etapach pracy nad projektem.

Karta doboru PDF mieści się na jednej stronie A4 i zawiera mapę prędkości, dane wejściowe, wyniki obliczeń, informacje o skrzynce rozprężnej oraz widmo akustyczne.

Dostępny jest również rysunek 2D w formacie DXF, obejmujący rzut maski nawiewnika z układem szczelin oraz przekrój ze skrzynką i króćcem. Dokumentacja zawiera klucz zamówienia i może zostać wykorzystana w programach projektowych, takich jak AutoCAD czy Revit.

Możliwość szybkiego wygenerowania tych materiałów ogranicza potrzebę ręcznego przygotowywania dokumentacji i ułatwia przenoszenie wyników do opracowania projektowego.

Nawiewniki DEV z Krajową Oceną Techniczną ITB

Nawiewniki wirowe DEV posiadają Krajową Ocenę Techniczną ITB-KOT-2026/3084, wydaną przez Instytut Techniki Budowlanej w Warszawie. Wyroby są oznakowane znakiem budowlanym B.

Oznacza to, że projektant może uwzględnić w dokumentacji nie tylko parametry wynikające z doboru, ale również status techniczny produktu potwierdzony wskazaną oceną.

Bezpłatny program dostępny online

Program doborowy DEV-K jest dostępny bezpłatnie i można korzystać z niego bez instalowania dodatkowego oprogramowania oraz zakładania konta.
