Nowa rodzina wentylatorów B3P190: nowy wirnik, nowy poziom efektywności

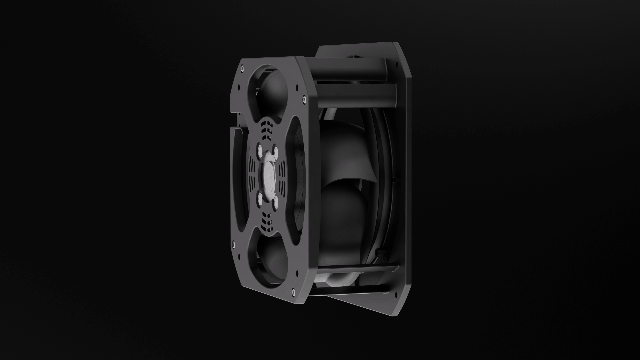

Wyższa sprawność, niższy poziom hałasu i 4 poziomy mocy przy zachowaniu tych samych wymiarów montażowych. Nowa rodzina wentylatorów promieniowych EC B3P190 od AFL MOTORS została zaprojektowana z myślą o producentach urządzeń, którzy oczekują nie tylko dobrych parametrów katalogowych, ale przede wszystkim wysokiej efektywności w rzeczywistych warunkach pracy. Sercem nowej konstrukcji jest całkowicie przeprojektowany, monolityczny wirnik.
W nowoczesnych systemach wentylacji, rekuperatorach czy urządzeniach filtrowentylacyjnych wentylator ma bezpośredni wpływ na zużycie energii, poziom hałasu i parametry całego urządzenia. Dlatego w nowej rodzinie B3P190 AFL MOTORS skoncentrował się na elemencie kluczowym dla aerodynamiki: wirniku.
Jeden element zamiast wielu
Nowy wirnik B3P190 jest formowany z tworzywa jako jedna monolityczna część, bez klejonych lub nitowanych połączeń pomiędzy tarczą, łopatkami i pierścieniem wlotowym. Daje to kilka istotnych korzyści konstrukcyjnych:
- Jednoczęściowa budowa zwiększa powtarzalność wykonania i ułatwia uzyskanie właściwego wyważenia. Nie ma też połączeń, które podczas wieloletniej eksploatacji mogłyby ulegać zmęczeniu czy rozwarstwieniu.
- Zastosowane tworzywo jest odporne na korozję i wilgoć. Ma to szczególne znaczenie tam, gdzie wentylator pracuje przy podwyższonej wilgotności lub w zmiennych warunkach środowiskowych.
- Mniejszy ciężar wirnika oznacza niższe obciążenie łożysk i szybszą reakcję wentylatora na zmiany sygnału sterującego. W połączeniu z monolityczną konstrukcją i nową geometrią łopatek sprzyja to trwałej, stabilnej i efektywnej pracy.

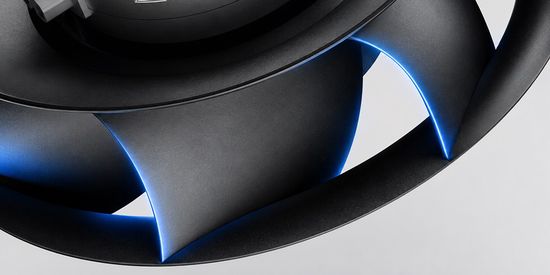

Nowa geometria: więcej sprawności, mniej hałasu
Jednoczęściowa konstrukcja pozwoliła również zoptymalizować profil łopatek oraz kanały między- łopatkowe. Efekt: wyższa sprawność w szerokim zakresie wydajności przy jednoczesnym ograniczeniu hałasu.
To szczególnie ważne w codziennej eksploatacji. Wentylator rzadko pracuje cały czas dokładnie w punkcie maksymalnej sprawności. Zmieniają się opory filtrów, warunki przepływu, zapotrzebowanie na powietrze i sygnał sterujący. Liczą się więc nie tylko parametry w optymalnym punkcie charakterystyki, ale też utrzymanie wysokiej sprawności w szerszym zakresie pracy.
Nowa geometria B3P190 powstała właśnie z myślą o szerokim zakresie pracy. Dzięki temu producent urządzenia może uzyskać niższe zużycie energii i cichszą pracę również w zmiennych warunkach eksploatacji.
Cztery moce. Jeden standard montażowy
Rodzina B3P190 obejmuje cztery modele o maksymalnej mocy 90, 104, 127 i 165 W. Wszystkie mają wspólną koncepcję sterowania i te same wymiary montażowe: płytę 225 × 225 mm, rozstaw otworów montażowych 187,5 mm i wlot o średnicy 161 mm.

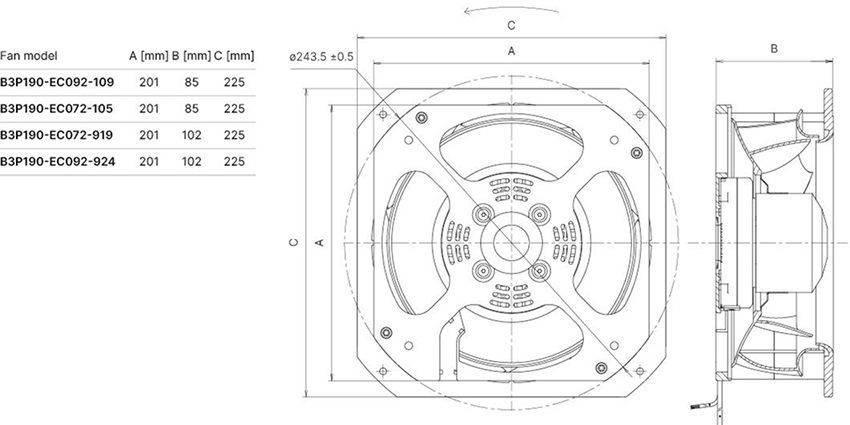

Wszystkie cztery modele B3P190 mają te same wymiary montażowe
Z punktu widzenia konstruktora to duże ułatwienie. Zamiast projektować kilka wariantów mechanicznych, można wykorzystać jedną obudowę, jeden układ mocowania i jedną koncepcję połączeń, dobierając poziom mocy do konkretnej aplikacji.
Mała centrala lub rekuperator domowy może korzystać z wersji 90 W. Instalacja o większych oporach, z dokładniejszymi filtrami lub dłuższymi kanałami, może wymagać wariantu 127 lub 165 W. Zmiana wentylatora w ramach rodziny nie oznacza konieczności przeprojektowania urządzenia.
Cztery poziomy mocy pozwalają też lepiej dopasować wentylator do rzeczywistego punktu pracy. Zamiast stosować jednostkę przewymiarowaną i stale ograniczać jej wydajność, konstruktor może wybrać model pracujący bliżej obszaru najwyższej sprawności. Korzyści są wymierne: niższy pobór energii, mniejszy hałas i lepsze wykorzystanie możliwości napędu.Technologia EC w standardzie
Wszystkie modele B3P190 wykorzystują bezszczotkowe silniki EC z wbudowaną elektroniką. Zasilanie bezpośrednio z jednofazowej sieci AC 200–277 V, 50/60 Hz upraszcza integrację z urządzeniem, a płynna regulacja sygnałem 0–10 VDC lub PWM pozwala precyzyjnie dopasować wydajność do bieżącego zapotrzebowania.
Wentylator ma również wyjście +10 VDC do prostej regulacji potencjometrem oraz sygnał TACHO do monitorowania prędkości obrotowej. Zintegrowana elektronika zapewnia zabezpieczenie termiczne, nadprądowe oraz ochronę przed zablokowaniem wirnika.
Regulacja zintegrowana z silnikiem oznacza, że nie trzeba stosować zewnętrznego falownika ani regulatora napięciowego. Mniej komponentów to prostszy projekt, łatwiejszy montaż i mniej elementów do uwzględnienia w konstrukcji urządzenia.
B3P190: zaprojektowany z myślą o całym urządzeniu
Nowa rodzina B3P190 pokazuje, jak duże znaczenie dla parametrów wentylatora ma połączenie aerodynamiki, konstrukcji wirnika i właściwego dopasowania jednostki do zastosowania. Nowa geometria łopatek i monolityczna budowa wirnika pozwalają uzyskać wysoką sprawność i niski poziom hałasu w szerokim zakresie pracy.
| B3P190 w skrócie
|
Dla użytkownika końcowego oznacza to przede wszystkim ciszej i oszczędniej pracujące urządzenie. Dla producenta: większą swobodę doboru parametrów przy zachowaniu jednej konstrukcji mechanicznej. I właśnie w tym tkwi największa przewaga nowej rodziny B3P190: jeden przemyślany projekt wirnika i platformy wentylatora otwiera drogę do wielu różnych zastosowań.
ul. Wejherowska 5, 84-208 Dobrzewino
tel. +48 505 502 515 | info@aflmotors.com | www.aflmotors.com/pl
Autor: Marek Skarżyński, Technical Support Manager, AFL MOTORS
