MISTRAL HOME PC – centrala wentylacyjna z modułem pompy ciepła

Centrala wentylacyjna Mistral Home PC ze zintegrowanym modułem pompy ciepła to rozwiązanie do energooszczędnego chłodzenia i wentylacji domów jednorodzinnych. Urządzenie zapewnia całoroczny komfort cieplny i wilgotność bez konieczności montażu jednostki zewnętrznej. Współpraca z płytowym gruntowym wymiennikiem ciepła (GWC) może dodatkowo zwiększyć efektywność energetyczną systemu.

Jak działa centrala wentylacyjna MISTRAL HOME PC z pompą ciepła?

Centrala wentylacyjna MISTRAL HOME PC to rozwiązanie przeznaczone do budynków mieszkalnych o powierzchni do ok. 200 m², łączące funkcję rekuperacji z wbudowanym modułem pompy ciepła typu powietrze-powietrze. Urządzenie nie wymaga montażu osobnej jednostki zewnętrznej (całość mieści się w jednej obudowie), a w module pompy ciepła zastosowano naturalny, ekologiczny czynnik chłodniczy – propan.

Zasada działania opiera się na dwuetapowym odzysku ciepła i chłodu oraz ciągłym uzdatnianiu powietrza wentylacyjnego:

1. Tryb zimowy (Ogrzewanie i rekuperacja):

• Centrala usuwa zużyte powietrze z budynku i odzyskuje z niego ciepło
• Wymiennik entalpiczny odzyskuje z wywiewanego powietrza nie tylko ciepło, ale i wilgoć, zapobiegając nadmiernemu przesuszaniu pomieszczeń zimą
• Zintegrowany moduł pompy ciepła dodatkowo dogrzewa nawiewane powietrze, realizując ogrzewanie nadmuchowe
• MISTRAL HOME PC może pokryć nawet do 80% zapotrzebowania budynku na ciepło

2. Tryb letni (Chłodzenie i osuszanie):

• Latem centrala chłodzi oraz osusza ciepłe i wilgotne powietrze napływające z zewnątrz
• Chłodzenie odbywa się poprzez free-cooling (z wykorzystaniem modulowanego by-passu) oraz automatyczną pracę pompy ciepła w trybie chłodzenia, uruchamianą na podstawie czujnika temperatury

3. Filtracja powietrza:

Za czystość nawiewanego powietrza odpowiadają filtry w standardzie LongLIFE o zwiększonej grubości i powierzchni chłonnej

4. Współpraca z Gruntowym Wymiennikiem Ciepła (GWC):

System jest przystosowany do pracy z płytowym gruntowym wymiennikiem ciepła (np. PRO-VENT GEO), co pozwala na wstępne ustabilizowanie temperatury powietrza przed wlotem do centrali (wstępne podgrzanie zimą i schłodzenie latem)

5. Zintegrowane sterowanie:

Pracą wentylacji, ogrzewania i chłodzenia zarządza jeden automatyczny układ ze ściennym manipulatorem RC7

Jak działa współpraca z gruntowym wymiennikiem ciepła?

Współpraca centrali MISTRAL HOME PC z płytowym gruntowym wymiennikiem ciepła (np. PRO-VENT GEO) tworzy dwuetapowy, zintegrowany system przygotowania powietrza wentylacyjnego.

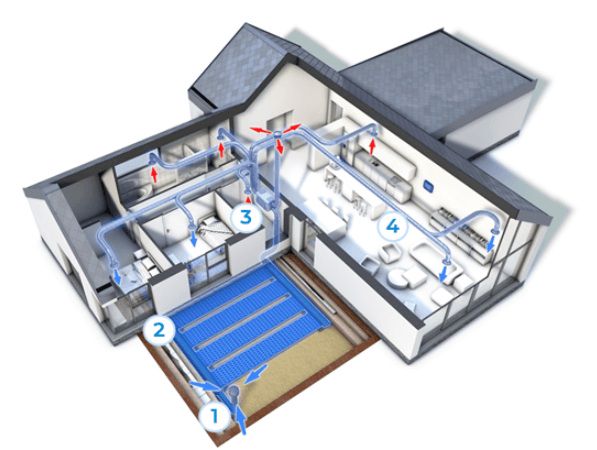

Przebieg procesu (krok po kroku)

1. Pobór powietrza: Powietrze zewnętrzne jest zasysane przez czerpnię terenową wyposażoną w filtr o dużej powierzchni.
2. Etap I (Wymiana w gruncie): Powietrze trafia pod płyty GWC, gdzie zachodzi naturalna wymiana ciepła, chłodu oraz wilgoci z płytkimi warstwami gruntu.
3. Etap II (Obróbka w centrali): Podgrzane lub schłodzone wstępnie powietrze płynie do centrali MISTRAL HOME PC, gdzie następuje drugi etap filtracji oraz dwustopniowy odzysk ciepła lub chłodu wspomagany modułem pompy ciepła.
4. Dystrybucja: Powietrze o optymalnych parametrach zostaje nawiane do pomieszczeń w budynku.

Kluczowe korzyści ze współpracy z GWC

• Redukcja ekstremów temperatur: GWC niweluje skrajne temperatury zewnętrzne (zarówno mrozy poniżej -20 °C, jak i upały powyżej +30 °C), dostarczając do centrali powietrze o stabilnej temperaturze. Centrala nie musi zużywać dużej ilości energii na wstępne podgrzanie lub schłodzenie powietrza.
• Chłodzenie latem: Płytowy GWC pozwala pokryć 70–80% zapotrzebowania budynku na chłód. Szczytowe zapotrzebowanie na chłodzenie przejmuje pompa ciepła w centrali MISTRAL HOME PC, schładzając powietrze np. do +12 °C.
• Maksymalizacja sprawności rekuperacji: Powietrze z GWC poprawia sprawność procesów zachodzących w centrali z pompą ciepła, niemal całkowicie eliminując straty wentylacyjne.
• Naturalne oczyszczanie prozdrowotne: Pod powierzchnią płytowego GWC zachodzi w 100% naturalny proces oczyszczania powietrza, redukujący stężenie bakterii o 86% oraz grzybów o 97%.
• Dwuetapowa filtracja: Powietrze jest filtrowane najpierw przy czerpni terenowej GWC, a następnie przez filtry LongLIFE w centrali

Jakie są wymagania montażowe dla centrali wentylacyjnej?

Wymagania montażowe dla centrali wentylacyjnej MISTRAL HOME PC obejmują odpowiednie przygotowanie pomieszczenia, zapewnienie przestrzeni serwisowej oraz podłączenie instalacji pomocniczych.

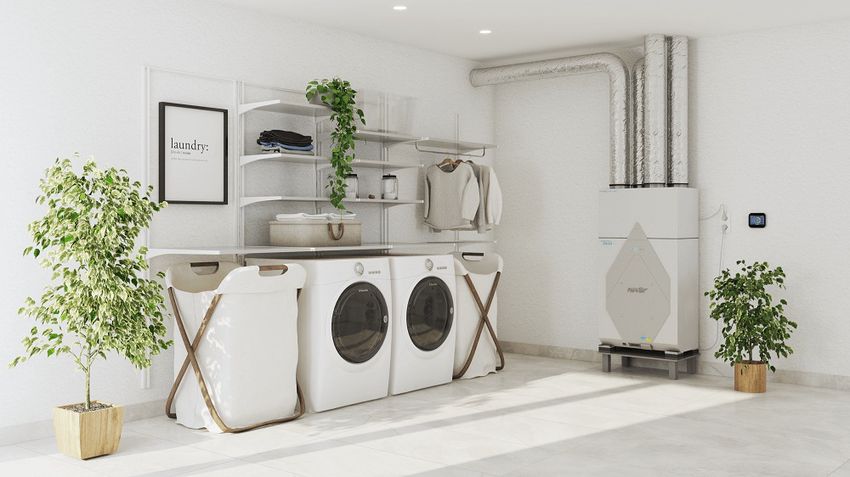

1. Wymagania dotyczące pomieszczenia

• Otoczenie i temperatura: urządzenie należy zamontować w suchym, zadaszonym pomieszczeniu. Minimalna temperatura w pomieszczeniu nie może spadać poniżej +7 °C. Dopuszczalna temperatura powietrza wpuszczanego do centrali mieści się w zakresie od -25 °C do +45 °C.
• Wykorzystanie podczas budowy: urządzenia nie wolno używać do osuszania nowych lub remontowanych budynków (w pierwszym sezonie suszenia należy stosować dedykowane osuszacze lub nagrzewnice).

2. Przestrzeń montażowa i serwisowa

• Odstępy od ścian: od frontu urządzenia należy pozostawić wolną przestrzeń równą co najmniej głębokości centrali (485 mm dla modelu 350 lub 630 mm dla modelu 500). Odstęp od pozostałych ścian powinien wynosić minimum 5 cm.
• Kanały i demontaż: należy zapewnić swobodne doprowadzenie kanałów wentylacyjnych. Sposób montażu musi umożliwiać całkowity demontaż centrali i przygotowanie jej do ewentualnej wysyłki serwisowej.

3. Przyłącza elektryczne i sanitarne

• Zasilanie elektryczne: Wymagane jest dedykowane gniazdo 1-fazowe 230 V / 16 A, a sama instalacja musi być dostosowana do maksymalnego poboru mocy urządzenia.
• Odpływ skroplin: Pod urządzeniem należy doprowadzić odpływ instalacji odprowadzania skroplin.

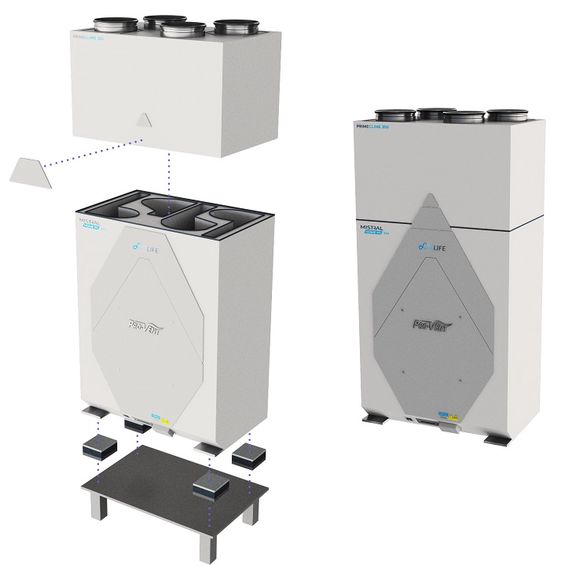

4. Połączenie modułu pompy ciepła (Plug & Play)
Moduł pompy ciepła montowany jest bezpośrednio na centrali wentylacyjnej. Połączenie obu modułów sprowadza się do podłączenia przewodów.
