Jak InstalSystem-Alnor 5.5 PL usprawnia projektowanie wentylacji?
Rozproszone narzędzia projektowe i ręczne przesyłanie danych między programami generują ryzyko błędów w dokumentacji wentylacyjnej. Każda zmiana kierunku kanału wymaga synchronizacji zestawień oraz obliczeń. Program InstalSystem-Alnor 5.5 PL eliminuje te trudności, łącząc projektowanie w środowisku 2D i 3D z zaawansowanymi funkcjami obliczeniowymi oraz integracją z technologią BIM.
Dlaczego rozproszenie narzędzi projektowych generuje błędy w dokumentacji?
Współczesny proces tworzenia instalacji wentylacyjnych w budownictwie mieszkaniowym często zmaga się z brakiem spójności danych. Inżynierowie przygotowują rysunki w jednym programie CAD, kalkulacje oporów przepływu wykonują w zewnętrznych arkuszach kalkulacyjnych, a zestawienia materiałowe tworzą ręcznie. Taki podział pracy nie gwarantuje pełnej poprawności dokumentacji.Każda modyfikacja przebiegu kanałów lub zmiana lokalizacji rekuperatora wymusza ręczną aktualizację pozostałych plików. Prowadzi to do powstawania rozbieżności między rysunkiem wykonawczym a rzeczywistym bilansem powietrza.
Brak zintegrowanej bazy danych sprawia, że nawet drobny błąd przekłada się na błędną specyfikację. Projektant musi wielokrotnie sprawdzać, czy średnice kanałów odpowiadają tym umieszczonym na rzutach.
Jakie konsekwencje dla budżetu i wykonawcy niosą niewykryte kolizje?
Błędy nieujawnione na etapie koncepcji ujawniają się bezpośrednio na placu budowy podczas montażu. Głównym wyzwaniem w obiektach mieszkalnych pozostaje bezkolizyjne poprowadzenie kanałów wentylacyjnych w ograniczonej przestrzeni sufitów podwieszanych i szachtów. Gdy kanał nawiewny koliduje z rurą kanalizacyjną lub belką konstrukcyjną, ekipa montażowa staje przed koniecznością natychmiastowej modyfikacji.
Czym jest InstalSystem-Alnor 5.5 PL i jak działa to narzędzie?

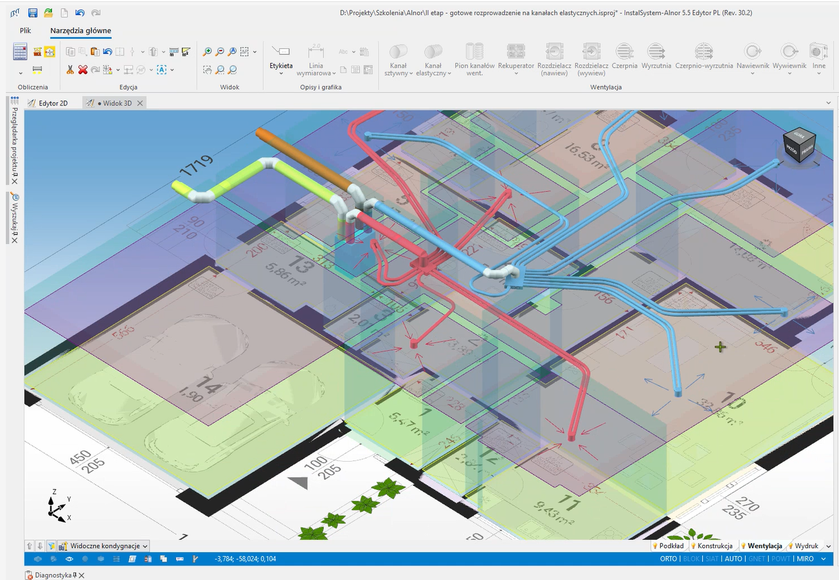

InstalSystem-Alnor 5.5 PL to specjalistyczne oprogramowanie przeznaczone do projektowania wentylacji mechanicznej z odzyskiem ciepła. Narzędzie bazuje na technologii InstalSoft. Program umożliwia prowadzenie prac w zintegrowanym środowisku dwu- i trójwymiarowym.
Program usprawnia wymianę danych cyfrowych dzięki obsłudze plików DWG, DXF, PDF oraz obrazów JPG. Kluczową właściwością jest funkcja importu obiektów IFC i automatyczna interpretacja struktury budynku. Oprogramowanie samodzielnie rozpoznaje ściany, stropy oraz pomieszczenia, a następnie umożliwia eksport gotowego modelu instalacji wentylacyjnej w standardzie BIM. Działa to jako bezpośredni most informacyjny między biurem projektowym a pozostałymi branżami.
Jak funkcja automatycznych obliczeń wspiera dobór elementów Alnor?
Narzędzie wykonuje pełne obliczenia bezpośrednio podczas modelowania instalacji. System wyznacza wymagane strumienie powietrza, sprawdza prędkości w kanałach oraz oblicza liniowe i miejscowe straty ciśnienia. Diagnostyka ciągła pozwala szybko zidentyfikować fragmenty o zbyt dużych oporach i skorygować średnice kanałówprzed zakończeniem prac.
InstalSystem-Alnor 5.5 PL zapewnia bezpośredni dostęp do bazy produktowej, która obejmuje:
kanały sztywne oraz przewody elastyczne,
rekuperatory i rozdzielacze,
nagrzewnice oraz chłodnice kanałowe,
czerpnie, wyrzutnie, tłumiki i nawiewniki.
Funkcja szybkiego projektowania z wykorzystaniem kanałów wirtualnych pozwala stworzyć wstępny wariant w kilkanaście minut i ocenić zapotrzebowanie na materiały.
