Budowa wentylatora

Budowa wentylatora jest skomplikowanym zagadnieniem tylko na pierwszy rzut oka.

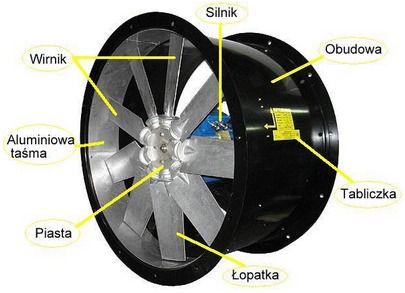

Schemat budowy wentylatora

W budowie wentylatora wyróżniamy następujące części:

budowa wentylatora

Wirnik wentylatora

Wirnik (potocznie zwany śmigłem) składa się z łopatek zamocowanych na piaście. Planetfan produkuje wirniki o średnicach od 260 do 1250mm. Wirniki wszystkich wentylatorów wyważane są dynamicznie, zgodnie z normą PN-93/N-01359, w klasie wyważenia G-6,3. Wirniki mogą być wyposażone w łopatki prawe (D), lewe (S) i rewersyjne.

Wirnik prawy (D) - obroty wirnika zgodne z ruchem wskazówek zegara patrząc od strony wylotu powietrza, przepływ w kierunku osoby patrzącej.

Wirnik lewy (S) - obroty wirnika w stronę przeciwną do ruchu wskazówek zegara patrząc od strony wylotu powietrza, przepływ w kierunku osoby patrzącej.

Wirnik rewersyjny - obroty mogą być prawe lub lewe.

Wirnik - nazwa potoczna: śmigło.

Łopatka wentylatora

Łopatka stanowi część składową wirnika. Łopatki mogą być wykonane z:

  • - PPG - polipropylenu zbrojonego włóknem szklanym (maksymalna temperatura środowiska pracy: 80°C),
  • - PAG - poliamidu zbrojonego włóknem szklanym (maksymalna temperatura środowiska pracy: 120°C),
  • - PAGAS - poliamidu zbrojonego włóknem szklanym w wykonaniu antyelektrostatycznym (maksymalna temperatura środowiska pracy: 120°C),
  • - AL - aluminium (maksymalna temperatura środowiska pracy: 150°C),
  • - RYT - RYTONu - mieszaniny włókien szklanych oraz wypełniaczy mineralnych (maksymalna temperatura środowiska pracy: 240°C).

Łopatki mogą być mocowane pod różnymi kątami, co ma bezpośredni wpływ na wydajność wentylatora. Tradycyjne łopatki przystosowane są do pracy w jedną stronę, zgodnie z kierunkiem przepływu powietrza ustalonym przez Zamawiającego. Nowością w ofercie Planetfan jest łopatka rewersyjna, której unikalny kształt umożliwia pracę w obie strony.

Piasta

Piasta stanowi część składową wirnika. Znajduje się w centralnej części wentylatora. Piasta wykonana jest z aluminium odlewanego ciśnieniowo. Zależnie od potrzeby do piasty montuje się od 3 do 16 łopatek. W środku znajduje się otwór, za pomocą którego wirnik montowany jest na wale silnika.

Silnik wentylatora

Silniki dobierane są w zależności od wymagań Klienta. Oferujemy silniki jedno i dwubiegowe. Silniki dwubiegowe stosuje się w przypadku zmiennych warunków pracy wentylatora, by obniżyć do minimum koszty eksploatacji. W zależności od wentylatora stosujemy silniki jedno lub trójfazowe, w wykonaniu wysokotemperaturowym lub przeciwwybuchowym.

Obudowa

Obudowy do produkowanych przez nas wentylatorów wykonywane są z następujących materiałów:

  • blachy aluminiowej,
  • blachy stalowej czarnej (malowanej lub ocynkowanej),
  • blachy stalowej nierdzewnej,
  • laminatu.

Tabliczka znamionowa

Tabliczka znamionowa zawiera następujące informacje: dane producenta, numer produktu oraz jego parametry. Dodatkowo na obudowie znajdują się strzałki kierunkowe informujące o kierunku obrotów wirnika i przepływu powietrza w wentylatorze.

Taśma aluminiowa

Taśma aluminiowa wyścielająca wnętrze obudowy występuje tylko w wentylatorach przeciwwybuchowych typu KEX.

Źródło: https://planetfan.pl/budowa-wentylatora-na-przykladzie-wentylatora-osiowego-kanalowego
