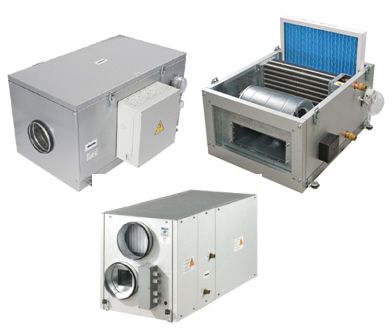

Nowy asortyment obejmuje typoszereg central kompaktowych nawiewnych VPA i MPA z wbudowaną automatyką, central z odzyskiem ciepła VUT z nagrzewnicami elektrycznymi i wodnymi.

Nowe typy central wentylacyjnych w ofercie HAKOM

Centrala nawiewna VPA zapewnia filtrację i podgrzewanie świeżego powietrza nawiewanego do pomieszczenia lub zespołu pomieszczeń. Wydajność urządzenia od 200 do 1500 m3/h.
Obudowa centrali wykonana jest z płyt warstwowych, ze stopu aluminiowo cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej, całość o grubości 25 mm.

Filtr
Centrala nawiewna wyposażona jest w fi ltr o klasie filtracji G4.

Nagrzewnica
Do podgrzewania nawiewanego powietrza w okresie zimowym i przejściowym służy elektryczna nagrzewnica
wyposażona w dwustopniowe zabezpieczenie przed przegrzaniem. Elementy grzejne nagrzewnicy wykonane są ze stali nierdzewnej.

Wentylator
Do transportu powietrza służy wentylator odśrodkowy z wirnikiem z łopatkami zagiętymi do tyłu i wbudowanym
zabezpieczeniem termicznym z automatycznym restartem. Elektryczny silnik wentylatora i wirnik wyważone są dynamicznie w dwóch płaszczyznach, a zastosowane w nich łożyska kulkowe nie wymagają obsługi. Okres pracy nie mniej niż 40000 godzin.

Sterowanie i automatyka
Możliwe są 2 warianty wykonania: VPA - bez sterowania, VPA H - z systemem sterowania i automatyki (z programatorem tygodniowym czasu pracy, wydajności wentylatora i mocy nagrzewnicy).
System sterowanie pozwala regulować wydatek powietrza, ustawiać temperaturę nawiewanego powietrza, kontrolować stopień zanieczyszczenia fi ltra oraz zaprogramować tygodniowy cykl pracy urządzenia. Dodatkowo system automatyki zapewnia ochronę przed przegrzaniem nagrzewnicy. Do komunikacji z urządzeniem służy panel sterujący, który należy zamontować w pomieszczeniu, do którego dostarczane jest powietrze – panel zawiera czujnik temperatury.

Funkcje sterowania i zabezpieczenia
• regulowanie wymaganej temperatury nawiewanego powietrza i utrzymanie zadanej temperatury,
• regulowanie prędkości obrotów wentylatora (3 prędkości),
• praca urządzenia według dobowego lub tygodniowego programatora ,
• zabezpieczenie przeciw przegrzaniu elementów grzejnych nagrzewnicy,
• zabezpieczenie przed przegrzaniem nagrzewnicy w momencie wyłaczenia urządzenia – m.in. brak napiecia,
• kontrola stopnia zanieczyszczenia filtra (presostat).

Мontaż
Centralę nawiewną można przymocować do podłoża lub sufitu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje.
Wszystkie modele przeznaczone są do połączenia z okrągłymi przewodami wentylacyjnymi o średnicy 100, 125, 150, 160, 200, 250, 315 mm. Urządzenie może być montowane w każdej pozycji, oprócz pionowej, kiedy strumień powietrza skierowany byłby w dół. Oznacza to, że nagrzewnica elektryczna nie może znajdować się pod wentylatorem. Podczas montażu urządzenia należy pamiętać o konieczności pozostawienia niezbędnego miejsca dla obsługi serwisowej.
>>więcej o VPA



MPA to nawiewna centrala wentylacyjna w skład której wchodzi: filtr klasy G4, kanałowy wentylator z łopatkami wirnika zagiętymi do przodu, nagrzewnica elektryczna (MPA E) lub nagrzewnica wodna (MPA W). Całość zamknięta w izolowanej obudowie. Centrale MPA produkowane są z wbudowanym systemem sterowania i automatyki, z programatorem tygodniowym wydajności wentylatora i mocy nagrzewnicy.
Centrala nawiewna MPA zapewnia filtrację i podgrzewanie świeżego powietrza nawiewanego do pomieszczenia lub zespołu pomieszczeń. Wydajność urządzenia od 800 do 6500 m3/h.

Obudowa
Obudowa centrali wykonana jest z płyt warstwowych ze stopu aluminiowo cynkowego, z wewnętrzną izolacją
termiczną i akustyczną z wełny mineralnej, całość o grubości 25 mm.

Filtr
Centrala nawiewna wyposażona jest w filtr o klasie filtracji G4.

Nagrzewnica

Do podgrzania nawiewanego powietrza w okresie zimowym i przejściowym, służy nagrzewnica elektryczna
(modele MPA E), lub nagrzewnica wodna (modele MPA W). Elementy grzejne nagrzewnicy wykonane są ze stali nierdzewnej.

Wentylator
Do transportu powietrza służy wentylator odśrodkowy z dwustronnym zasysaniem, z wirnikiem z łopatkami
zagiętymi do przodu z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Elektryczny
silnik wentylatora i wirnik wyważone są dynamicznie w dwóch płaszczyznach. Okres pracy silnika nie mniej niż 40000 godzin.

Sterowanie i automatyka
System sterowania pozwala regulować wydatek powietrza, ustawiać temperaturę nawiewanego powietrza,
kontrolować stopień zanieczyszczenia filtra oraz zaprogramować tygodniowy cykl pracy urządzenia.
Dodatkowo system automatyki zapewnia ochronę przed przegrzaniem nagrzewnicy. Do komunikacji z urządzeniem służy panel sterujący, który należy zamontować w pomieszczeniu, do którego dostarczane jest powietrze – panel zawiera czujnik temperatury.

Funkcje sterowania i zabezpieczenia MPA W - LCD
• włączenie/wyłączenie samego wentylatora,
• wybór prędkości obrotów wentylatora (3 prędkości),
• utrzymanie temperatury nawiewanego powietrza na odpowiednim poziomie przez sterowanie siłownikiem zaworu trójdrogowego regulującego
• podanie nośnika ciepła do nagrzewnicy wodnej,
• zabezpieczenie nagrzewnicy wodnej przed zamarznięciem (czujnik temperatury powietrza i czujnik temperatury na powrocie z nagrzewnicy),
• sterowanie pracą zewnętrznej pompy cyrkulacyjnej,
• sterowanie zewnętrzną chłodnicą (kanałowy i pomieszczeniowy czujnik temperatury),
• sterowanie wydajnością wentylatora wg trybu grzania lub chłodzenia,
• kontrola stopnia zanieczyszczenia filtra (presostat),
• sterowanie zewnętrzną przepustnicą,
• zatrzymanie systemu w przypadku sygnalizacji p. poż.

Zawór trójdrogowy – blok sterowania, który pozwala utrzymywać zadaną temperaturę w pomieszczeniu
z pomocą zmian przepływu nośnika ciepła przez nagrzewnicę. Wykorzystywanie zaworu trójdrogowego
z pompą, pozwala realizować opisaną wcześniej funkcję przy różnicy ciśnienia nośnika ciepła w przewodzie zasilającym i zwrotnym mniej niż 40 kPA. Zawór ten wraz z pompą, pomaga zapobiec zamrożeniu nagrzewnicy i daje dodatkowy czas na przeprowadzenie działań serwisowych w przypadku pojawienia się awarii.

Montaż
Centralę nawiewną można przymocować do sufitu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Wszystkie modele przeznaczone są do łączenia z prostokątnymi przewodami wentylacyjnymi o nominalnym przekroju: 400 x 200, 500 x 250, 500 x 300, 600 x 300, 600 x 350, 800 x 500 mm.
>>więcej o MPA



Centrala wentylacyjna z odzyskiem ciepła to kompletne urządzenie, które zapewnia mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym oczyszczaniem powietrza nawiewanego. Centrala doprowadza do pomieszczeń powietrze świeże, a usuwa powietrze zanieczyszczone. Powietrze zużyte, za pośrednictwem krzyżowego rekuperatora płytowego przekazuje energię cieplną do powietrza świeżego nawiewanego do pomieszczeń.
Centrala wyposażona jest w automatyczny by-pass, co eliminuje konieczność, w okresie letnim, zamiany wymiennika krzyżowego na wkład letni. Wydajność centrali to spektrum od 300 do 2000 m3/h. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi o nominalnej średnicy: 125, 150, 160, 200, 250, 315 mm.

Warianty
VUT EH – modele z wtórną nagrzewnicą elektryczną i wentylatorami z asynchronicznymi silnikami.
VUT WH – modele z wtórną nagrzewnicą wodną i wentylatorami z asynchronicznymi silnikami.

Obudowa
Obudowa centrali wykonana jest ze stopu aluminiowo cynkowego, z wewnętrzną izolacją termiczną i akustyczną, z wełny mineralnej o grubości 25 mm.

Filtr
Centrala wentylacyjna wyposażona jest w filtry o klasie filtracji G4 (wywiew) i F7 (nawiew).

Wentylatory
Centrala wyposażona jest w odśrodkowe wentylatory: nawiewny i wywiewny, z dwustronnym zasysem,
z łopatkami wentylatora zagiętymi do przodu. Silniki wyposażone są w zabezpieczenie termiczne z automatycznym restartem. Silniki wentylatorów i wirniki, wyważone są dynamicznie w dwóch płaszczyznach, a zastosowane łożyska kulkowe nie wymagają obsługi. Okres pracy nie mniej niż 40000 godzin. Centrala wyposażona jest w krzyżowy wymiennik ciepła wykonany z płyt aluminiowych. Centrala wyposażona jest w automatyczny by-pass, co eliminuje w okresie letnim, konieczność zamiany wymiennika krzyżowego na wkład letni. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem.

Nagrzewnica
W centrali zamontowano wtórne nagrzewnice elektryczne (VUT EH) lub nagrzewnice wodne (VUT WH), które to w przypadku bardzo niskich temperatur zewnętrznych włączają się w celu ewentualnego dogrzania powietrza nawiewanego do pomieszczeń, do wartości zaprogramowanej przez użytkownika.

Sterowanie i automatyka
Centrala wentylacyjna posiada na wyposażeniu system automatyki z panelem sterującym za pomocą, którego użytkownik może zaprogramować czas pracy centrali, jej wydajność oraz temperaturę nawiewanego powietrza. Automatyka posiada ponadto zabezpieczenie przeciw zamrożeniowe wymiennika, które w przypadku zamarznięcia wymiennika otwiera by-pass i uruchamia nagrzewnicę. Dzięki takiemu rozwiązaniu powietrze świeże (zimne) nie przechodzi przez wymiennik (jest podgrzewane przez nagrzewnicę), a powietrze zużyte (ciepłe) rozmraża wymiennik. Po podniesieniu temperatury wymiennika zamykany jest by-pass, wyłączana nagrzewnica, układ powraca do normalnej pracy.

Funkcje automatyki VUT EH
- włączenie i wyłączenie urządzenia;
- możliwość ustawienia wartości temperatury nawiewanego powietrza;
- możliwość ustawienia prędkości obrotów wentylatora – trzy prędkości;
- możliwość podłączenia i sterowania elektrycznymi przepustnicami powietrza;
- ustawienie dobowego i tygodniowego cyklu pracy urządzenia;
- zabezpieczenie przed przegrzaniem nagrzewnicy;
- zabezpieczenie przed przegrzaniem nagrzewnicy w momencie wyłączenia urządzenia;
- zabezpieczenie rekuperatora przed oblodzeniem;
- sterowanie by-passem centrali;
- system automatyki zabezpieczony przed krótkim zanikiem napięcia;
- kontrola stopnia zanieczyszczenia fi ltra (ustawienie okresu wymiany w kalendarzu).

Funkcje automatyki VUT WH
- włączenie i wyłączenie urządzenia;
- wybór prędkości obrotów wentylatora (3 prędkości);
- utrzymanie temperatury nawiewanego powietrza na odpowiednim poziomie przez sterowanie siłownikiem zaworu trójdrogowego regulującym podanie nośnika ciepła do nagrzewnicy wodnej;
- zabezpieczenie nagrzewnicy wodnej przed zamarznięciem (czujnik temperatury powietrza i czujnik - temperatury na powrocie z nagrzewnicy);
- sterowanie by-passem centrali;
- sterowanie pracą zewnętrznej pompy cyrkulacyjnej;
- zabezpieczenie rekuperatora przed oblodzeniem;
- kontrola stopnia zanieczyszczenia filtra (ustawienie okresu wymiany w kalendarzu);
- sterowanie siłownikami przepustnic.

Do komunikacji z centralą służy panel sterowania, za pomocą którego użytkownik może:
- włączyć / wyłączyć urządzenie;
- ustawć wydajności;
- ustawić temperaturę nawiewanego powietrza;
- zaprogramować tydzień pracy centrali.

Montaż
Centralę wentylacyjną można przymocować do podłoża lub do sufi tu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować tak w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Urządzenie należy zamontować w taki sposób, aby zapewnić swobodny odpływ skroplin. Podczas montażu urządzenia należy pamiętać konieczności pozostawienia niezbędnego miejsca dla obsługi serwisowej.
>>więcej o VUT

>>Centrale wentylacyjne w ofercie HAKOM

Źródło: HAKOM
