Gruntowy powietrzny wymiennik ciepła AWADUKT Thermo do energooszczędnej mechanicznej wentylacji pomieszczeń z odzyskiem ciepła.

Gruntowy powietrzny wymiennik ciepła AWADUKT Thermo
Gruntowy powietrzny wymiennik ciepła AWADUKT Thermo korzysta ze zmagazynowanego ciepła w ziemi, które znajduje się na głębokości 1,5 m poniżej rzędnej terenu. Rury AWADUKT Thermo firmy REHAU w systemie gruntowego powietrznego wymiennika ciepła posiadają jedyną w swym rodzaju antybakteryjną warstwę wewnętrzną. W połączeniu z urządzeniem do odzysku ciepła można nie tylko zaoszczędzić pieniądze oraz energię, ale również podnieść i poprawić komfort mieszkania w swoim budynku.

Zalety:
- antybakteryjna warstwa wewnętrzna gwarantująca wysoką higienę powietrza
- rura pełnościenna z polipropylenu z optymalną przewodnością cieplną
- wysoka sztywność wzdłużna zapewniająca odprowadzenie kondensatu
- szczelność na przenikanie radonu zapewniona dzięki specjalnemu systemowi uszczelniającemu z pierścieniem zabezpieczającym Safety-Look
- bogata oferta kształtek dla indywidualnego rozmieszczenia przewodów rurowych
- specjalny system do odzysku ciepła z powietrza
- poprawa jakości powietrza w budynku
- redukcja opłat za ogrzewanie zimą i za chłodzenie latem
- przyjemny chłód latem.

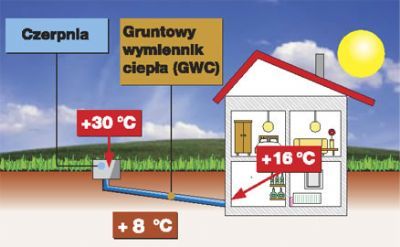

Zasada funkcjonowania
Zasada działania gruntowego powietrznego wymiennika ciepła polega na wykorzystaniu stałej temperatury gruntu, oscylującej na poziomie ok. 8°C (na głębokości > 1,3 m poniżej rzędnej terenu), do ocieplenia lub schłodzenia powietrza płynącego systemem kolektorów. Doświadczenia pokazują, że dzięki zastosowaniu GPWC można podnieść temperaturę doprowadzanego powietrza o 20 K w zimie i obniżyć ją o maksymalnie 12 K w lecie. Zastosowanie instalacji antyoblodzeniowej w rekuperatorze nie jest z reguły konieczne.
Gruntowy powietrzny wymiennik ciepła AWADUKT Thermo
Informacje:
Czerpnie powietrza: standardowe lub wieżowe DN 200 mm
Zastosowanie: domy jednorodzinne o powierzchni ok. 200 m
Zasada działania: wykorzystywanie temperatury gruntu ok. +8
Średnica: DN 200-DN 500
Kolor: niebieski lub pomarańczowo-brązowy
Forma instalacji: pierścieniowa, Tichelmana (w przypadku małej ilości miejsca)
Odpływ kondensatu: studnia kondensacyjna lub przez syfon kulowy do kanalizacji wewnętrznej.

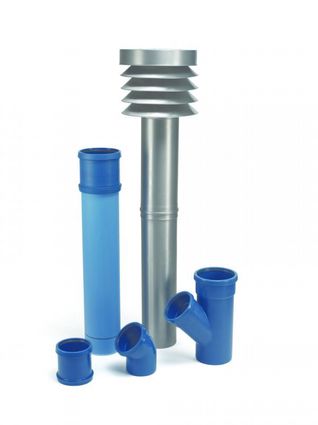

Dodatkowe elementy systemu:
• czerpnie powietrza
• filtry powietrza
• studnie zbierające kondensat
• włazy żeliwne do studni
• odpływy kondensatu
• syfony kulowe
• rozdzielacze.
Cechy szczególne: rury pokryte są antybakteryjną warstwą wewnętrzną w postaci cząstek srebra, które są całkowicie bezpieczne dla człowieka, a zapobiegają rozwojowi drobnoustrojów
Kraj produkcji: Niemcy
Normy, aprobaty, certyfikaty: COBRTI INSTAL AT/2006-02-1579 Atest Higieniczny PZH HK/B/0670/01/2005 Opinia Techniczna CNBOP 2660/BM/05

Program doboru
Program do projektowania i wymiarowania gruntowego powietrznego wymiennika ciepła AWADUKT Thermo posiada możliwość indywidualnego doboru parametrów takich jak strefy klimatyczne dla Polski – wybór z mapy lub z listy, dodatkowa możliwość wyboru według miejscowości, rodzaju gruntów, trybu eksploatacji (zimowy i letni), układ instalacji (forma pierścieniowa, meandrowa, Tichelmann’a). Sposób obliczania:
- obliczanie długości instalacji przy podanej temperaturze wylotowej
- obliczanie temperatury wylotowej przy podanej długości instalacji.
Wyniki obliczeń przedstawiane są w formie pisemnej i graficznej.
Do pobrania ZIP: Program obliczeniowy AWADUKT THERMO (14585 kb)

Nagrody
System AWADUKT Thermo posiada Aprobatę Techniczną COBRTI INSTAL AT/2006-02-1579 oraz uzyskał Atest Higieniczny PZH HK/B/0670/01/2005.
System AWADUKT Thermo otrzymał w roku 2007 dwie nagrody branży budowlanej: we Francji oraz w Polsce (Złoty Medal BUDMA 2007).
