Co potrafią wentylatory oddymiające

Wentylatory oddymiające mają jasno zdefiniowane zadania, z których najważniejsze wiąże się z ochroną życia – chodzi tu oczywiście o usunięcie produktów spalania (dym, tlenek węgla i inne gazy) z obszaru ewakuacji ludzi.

Poza dyskusją są dwie zasadnicze własności:

  • wysokie wydajności (min. ilość wymian to 10 h-1);
  • odporność ogniowa klasy F400 (niezmienna praca w 400°C przez co najmniej 2h).

To minimum. Producenci nowoczesnych wentylatorów oddymiających co raz to proponują nowe rozwiązania, które mogą poprawić skuteczność urządzeń, przy zachowaniu ich konkurencyjnej ceny. W pomysłowych i praktycznych rozwiązaniach, przyjaznych dla kieszeni inwestora, przodują producenci hiszpańscy – także firma Casals, której asortyment wentylatorów oddymiających dystrybuujemy na terenie Polski.

Wentylatory osiowe od podstaw

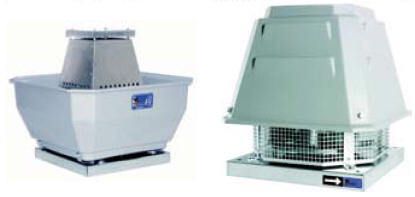

wentylator oddymiający

Jeśli chodzi o pierwszy warunek absolutnego minimum, czyli odpowiednią wydajność, rekordzistami są wentylatory osiowe (przeznaczone do montażu w kanale w zagrożonym obszarze). Wśród nich mistrzem jest wentylator HBF o średnicy 1250 mm z wydatkiem 109 000 m3/h. Każdy z wentylatorów osiowych może wystąpić też w wersji BOX. I nie chodzi tylko o możliwość zastosowania wentylatora także w kanale prostokątnym. Specjalna obudowa ze stali galwanizowanej wyposażona jest w izolację dźwiękową i termiczną – dzięki temu wentylatory typu BOX cechują się znakomitą akustyką. Jest to jeden z czynników, który kwalifikuje je do pracy, gdzie zależy nam na jak najniższym poziomie hałasu. Przykładowo, dla wydatku 109 000 m3/h w wersji jednobiegowej wentylator HBF powoduje hałas 95 dB(A), zaś BOX HBF – 92 dB(A). Mówiąc o akustyce, warto wspomnieć też o wyjątkowo cichym wentylatorze promieniowym, w obudowie wyciszającej specjalnej konstrukcji - BOX RLF.

Nawiew kompensacyjny

To, że wentylacja oddymiająca ma zapewnić skuteczną ewakuację, należy powtarzać do znudzenia. Takie zadanie oznacza nie tylko usunięcie zadymionego powietrza, ale i zapewnienie w jego miejsce powietrza świeżego. Zadanie to powinno być realizowane przez wentylatory oddymiające, pełniące funkcję wentylatorów tłoczących. W ofercie Casals są dwie możliwości „przestawienia” kierunku przepływu powietrza:

  • zastosowanie silnika rewersyjnego (ze zmianą kierunków obrotu
    wirnika);
  • zastosowanie wirnika tłoczącego „impelente” – zmiana kierunku
    przepływu powietrza bez zmiany kierunku obrotu.

Drugie rozwiązanie jest tańsze, a jednocześnie tak samo skuteczne.

Silnik pod ochroną

Wentylatory oddymiające Casals mają certyfikat klasy F400 (praca przez 2h w 400°C) niezależnie od tego, czy silnik znajduje się w strefie zagrożenia czy poza nią. Od razu warto powiedzieć, że zalecamy to drugie rozwiązanie – pierwsze jest droższe i zasadniczo powinno być zarezerwowane dla sytuacji, kiedy po prostu nie ma miejsca na umieszczenie silnika wentylatora poza strefą zagrożenia. O możliwościach takich wentylatorów świadczą choćby parametry pracy ciągłej. Kanałowy wentylator promieniowy typu MBC/FA dostosowany jest do pracy ciągłej w temperaturze 250°C – w warunkach normalnych stosowany jest także do transportu gorącego powietrza. Zastosowany wirnik z łopatkami wygiętymi do tyłu (odpowiedzialny za wysoką efektywność) w tym rozwiązaniu ma odpowiednie wykonanie odporne na wysoką temperaturę. W przypadku wentylatorów dachowych zabezpieczeniem jest wirnik chłodzący oraz specjalna obudowa z włókna szklanego – dzięki temu temperatura pracy ciągłej określona jest na 80°C, a rozwiązanie jest tańsze.



Wentylator za, a nawet przeciw…

Wentylatory dachowe są tymi urządzeniami, dla których warto zastosować połączenie wentylacji ogólnej i oddymiającej przez zastosowanie silnika dwubiegowego (pierwszy bieg – tryb normalny, drugi bieg – praca pożarowa). Nie jest to jedyna możliwość połączenia funkcji. Charakterystycznym dla hiszpańskich producentów pomysłem jest połączenie w jednym urządzeniu wymagań dla wentylatora oddymiającego i wentylatora w wykonaniu przeciwwybuchowym (spełnienie warunków dyrektywy ATEX). W tym podwójnym
wykonaniu dostępne są wentylatory: HBFX, BOX HBFX, HMFX i BOX RLFX. Opcjonalnie w wykonaniu przeciwwybuchowym i oddymiającym mogą być dostarczone także wentylatory o nazwie HMTE.

Wentylator na zewnątrz, nie tylko na dach…

W wykonaniu przystosowanym do montażu na zewnątrz budynków można zamówić także wentylatory dwustronnie ssące: BVF i 20/20-30/28. Napędy transmisyjne tych wentylatorów umieszczono poza obszarem zagrożonym, a łożyska pasów transmisyjnych przystosowano do pracy w wysokich temperaturach. Wentylatory te sprawdzają się jako wyciągi do okapów. Mam nadzieję, że ten krótki przegląd najciekawszych cech naszych wentylatorów oddymiających przekona nawet najbardziej wymagających Czytelników do urządzeń Casals. Spełnią one większość oczekiwań projektantów, a jednocześnie będą przyjazne dla portfela.

Autor: Piotr Langowski, Kierownik Działu Marketingu IGLOTECH
Źródło: IGLOTECH news nr 3 listopad 2008
