Powstała nowa wersja programu "AlnorCAD", program od tej chwili zmienia nazwę na "Wentyle" i podobnie jak poprzednich wspomaga rysowanie wentylacji w AutoCADzie 14/2000/2002/2004 oraz w pewnych warunkach w AutoCADzie LT. Dodatkowo w obecnej wersji, program "Wentyle" OBLICZA SPADKI CIŚNIEŃ tworzonych instalacji.

Program "Wentyle" wersja 1.0 wspomaga rysowanie wentylacji w AutoCADzie 14/2000/2002/2004 oraz w AutoCADzie w wersji LT.

(uwaga: AutoCAD LT musi być wyposażony w przystawkę LT-Extender)

Program jest bezpłatny i służy do rysowania instalacji wentylacyjnych
opartych na systemie przewodów o przekroju okrągłym oraz przewodów i
kształtek o przekroju prostokątnym.
Zawiera bazę elementów, umożliwia wygodną budowę instalacji i łatwe
wprowadzanie do nich zmian. Na końcu tworzy się automatyczne zestawienie
wykorzystanych w projekcie elementów.
Możliwe jest także wstawianie przewodów giętkich oraz automatyczne
OBLICZANIE SPADKÓW CIŚNIEŃ
stworzonej instalacji lub jej fragmentu.

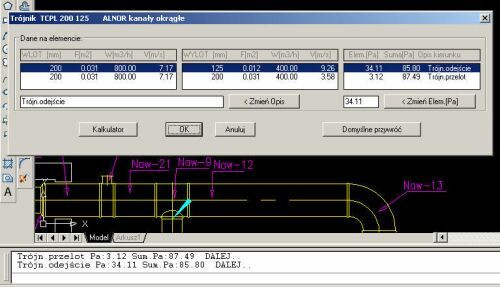

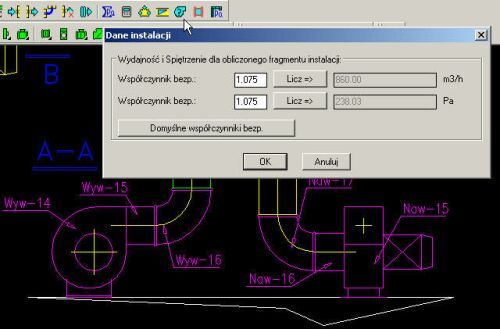

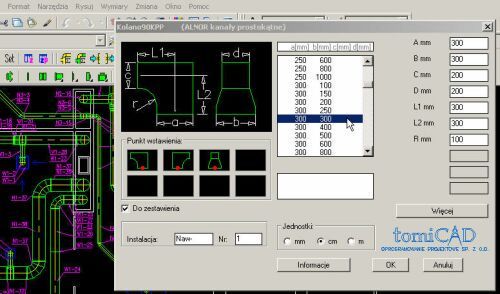

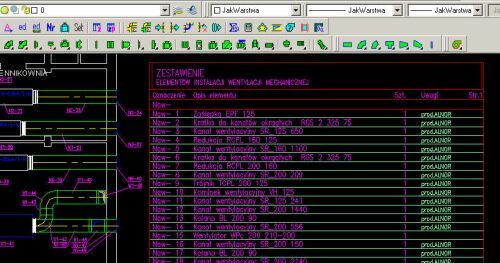

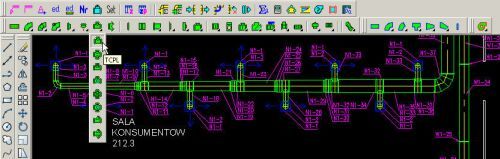

Ilustracje poniżej pokazują: ikony nakładki wraz z fragmentem instalacji,
typowe okienko wstawiania elementu, fragment zestawienia elementów, okienko
wglądu w wyniki obliczeń spadków ciśnień i okienko z informacjami
przydatnymi przy doborze wentylatora.

(po kliknięciu na wybraną ilustrację
można zobaczyć jej powiększenie)











Więcej informacji na stronie www.tomicad.pl
POBIERZ PROGRAM:
(wersja z 29.10.2003 r.)


(plik ZIP 2,09 MB)
